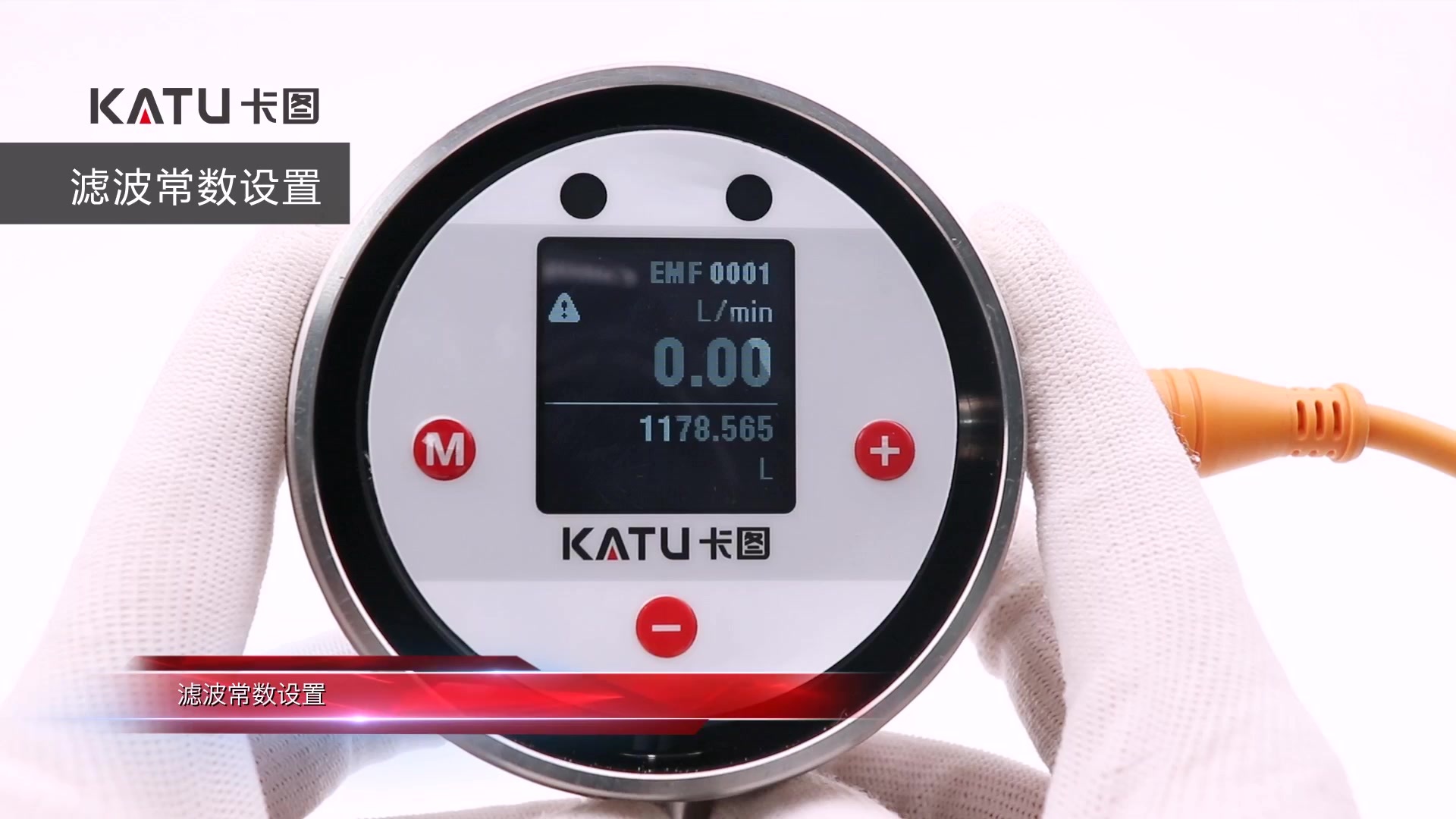

FM260 电磁流量计
产品概述
根据法拉第电磁感应原理当一个导电体垂直经过磁场B时，将会感应出一 个电压。U在该流量计的测量中，移动导体是流动的导电介质，磁场B自垂 直于流动介质的方向被发射出来，在E1, E2两个电极上的感应电动势U直接 正比于介质的流速V。 U=K×B×V×D K-流量计常数 D- 内部探头间距 感应出的电动势U经进一步处理后，转换为标准电信号输出或显示技术参数
技术参数
| 适合管径 | DN4...DN25(见选型表) |
|---|---|
| 测量介质 | 导电液体（电导率>20uS/cm） |
| 准确度 | ≤±0.5%量程 |
| 重复性 | ≤±0.2%量程 |
| 耐压 | 16 bar |
| 供电电压 | 24±10%Vdc |
| 电流消耗 | ≤80mA |
| 电气保护 | 反极性保护, 短路保护 |
| 输出 | |
| 脉冲输出 | NPN输出，上拉电阻2K |
| 模拟输出 | 4...20mA, 限流26mA, 负载电阻＜250Ω |
| 响应时间 | ＜100ms |
| 环境温度 | -25...85°C |
| 介质温度 | -40...120 无冷热冲击（可选高温140°C） |
| 材料 | |
| 电极 | 不锈钢 316TI |
| 过程连接 | 不锈钢 304 |
| 测量管 | PEEK |
| 密封 | EPDM |
| 外壳 | 不锈钢304 |
| 电气连接 | M12×1接插件 |
| 过程连接 | 外螺纹/内螺纹/卫生卡盘可选择 |
